方案介紹

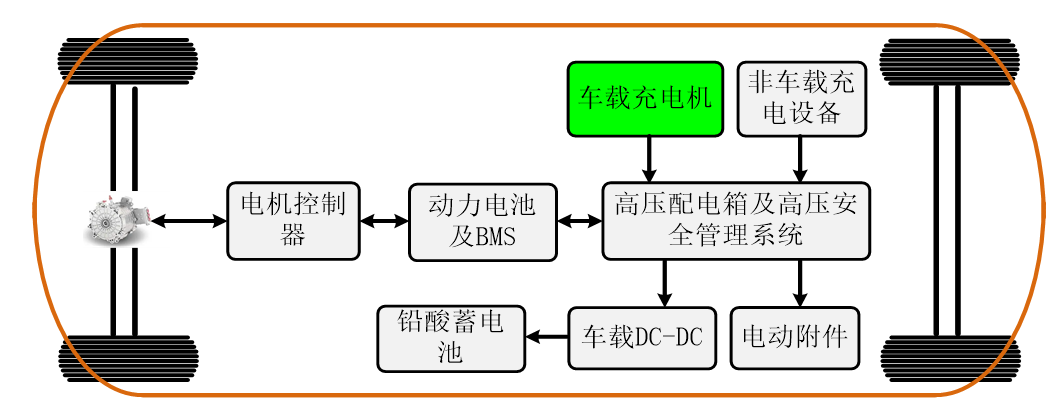

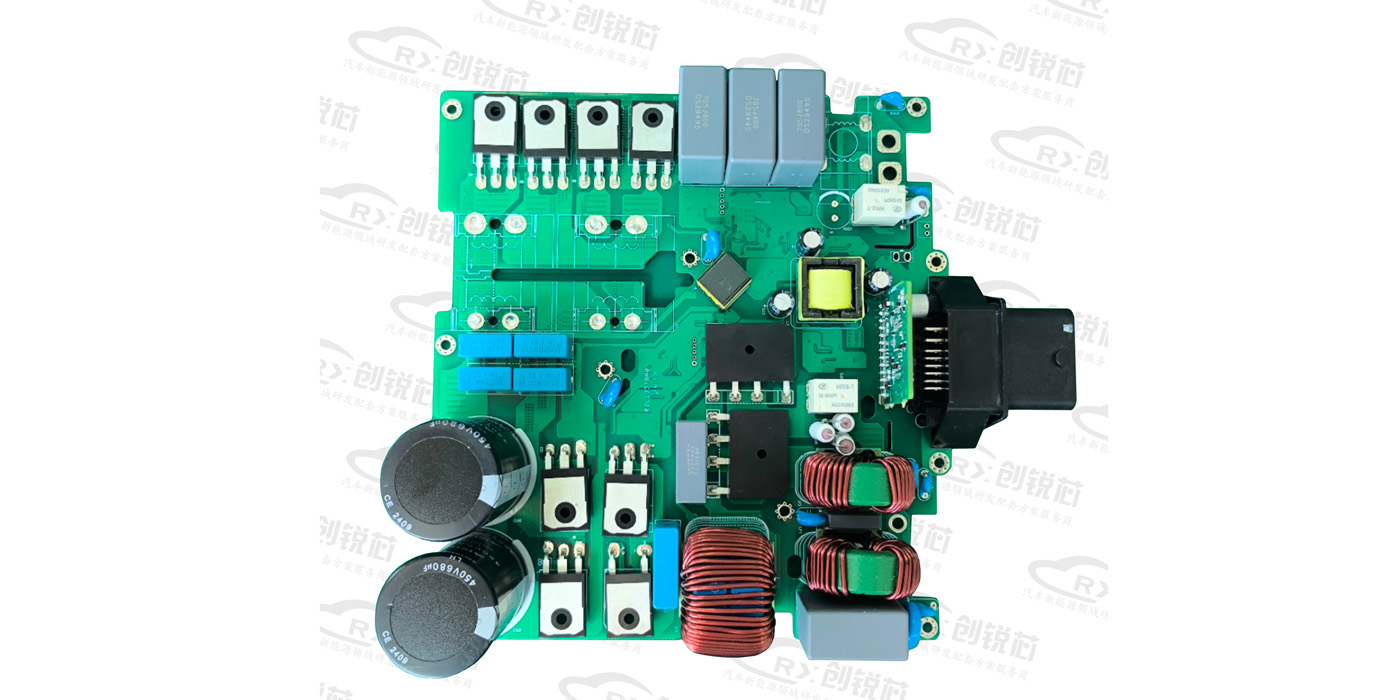

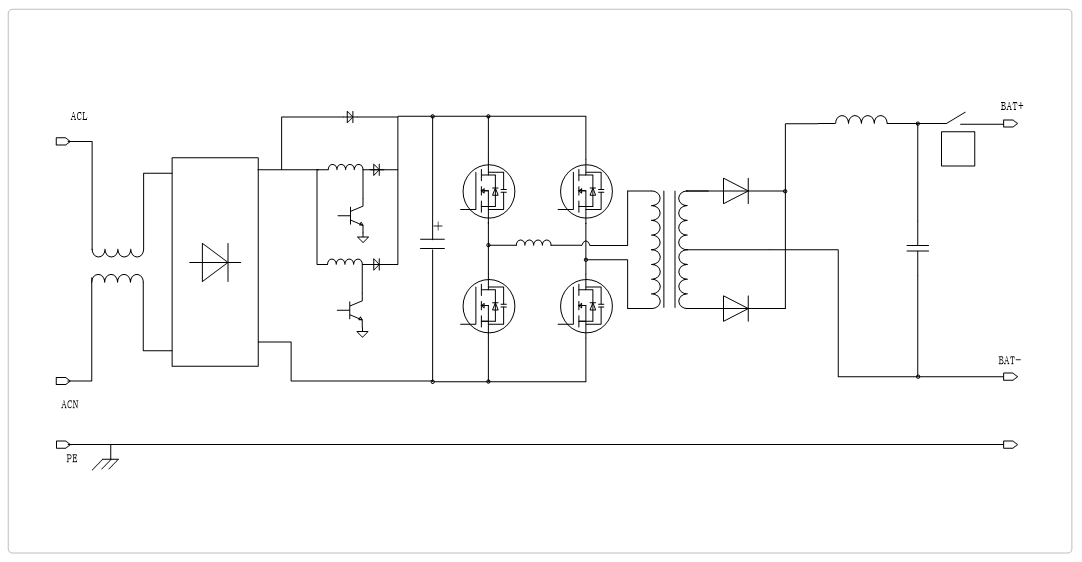

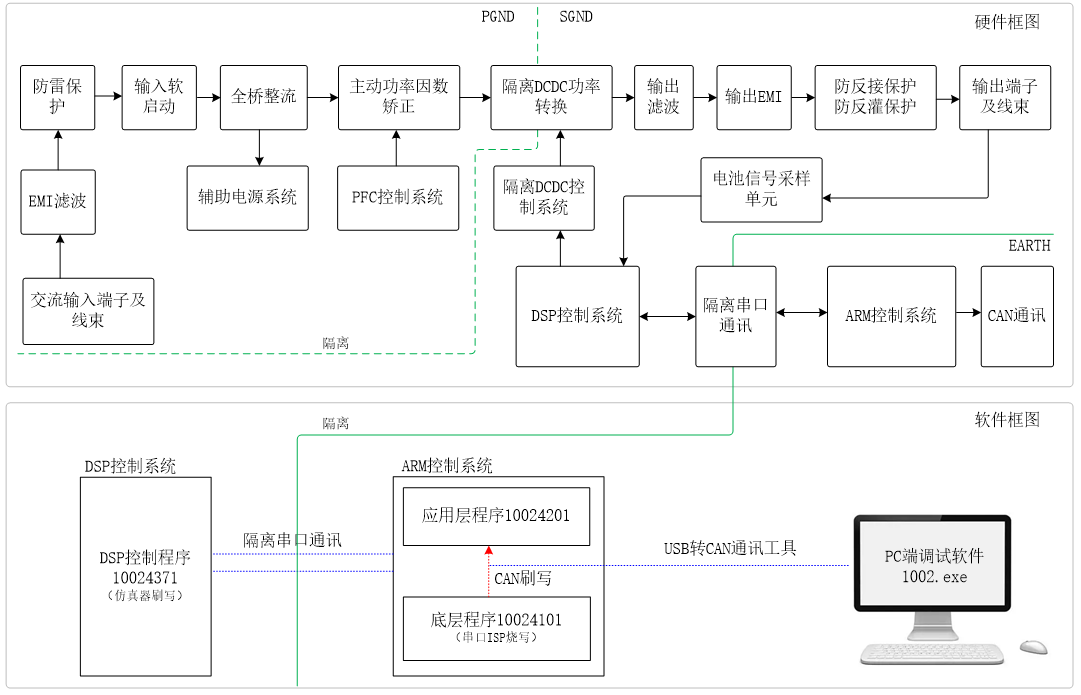

產品簡介

車載充電機是專為新型鋰電純電動汽車、物流車等新能源車型研發的一款高功率密度高效率充電機，采用模塊化、標準化、通用化的設計思路設計研發。模塊為90-265VAC交流輸入，直流輸出電壓全範圍可調。

模塊采用全數字化控製技術設計，控製靈活智能、保護特性好、係統魯棒性強。自帶微處理器與監控單元通信，機內參數可通過CAN接口由上級監控單元設定或由上級監控單元調節。

具有輸入過欠壓保護、輸出過流保護、輸出過壓保護，輸出短路保護、過溫保護等多重保護功能。

主要規格：

型號	輸入電壓	輸出功率	額定輸出電壓	輸出電壓電流範圍
CRX1601	90~265VAC	3.3KW	540VDC	0~720/0~6A
CRX1602	90~265VAC	3.3KW	360VDC	0~500/0~10A
CRX1603	90~265VAC	3.3KW	144VDC	0~190V/0~22A
CRX1604	90~265VAC	3.3KW	108VDC	0~140V/0~30A
CRX1605	90~265VAC	3.3KW	72VDC	0~95V/0~45A
CRX1606	90~265VAC	3.3KW	48VDC	0~68V/0~60A
CRX1607	90~265VAC	3.3KW	32VDC	0~42V/0~100A

電氣特性

型號
車載電源類型	風冷車載充電機總成
電源型號	CRX1601	CRX1602	CRX1603	CRX1604		CRX1605	CRX1606	CRX1607
輸入特性
額定輸入電壓	220VAC
輸入電壓範圍	90～265VAC
額定輸入電壓頻率	50Hz
輸入頻率範圍	45～65Hz
啟動衝擊電流	≤16A
輸入功率因數	≥0.99（@220Vin,Pomax）

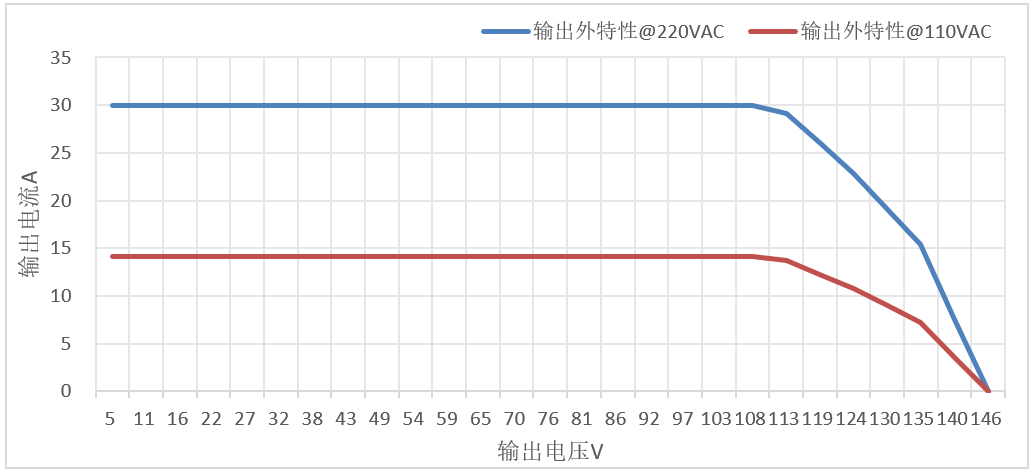

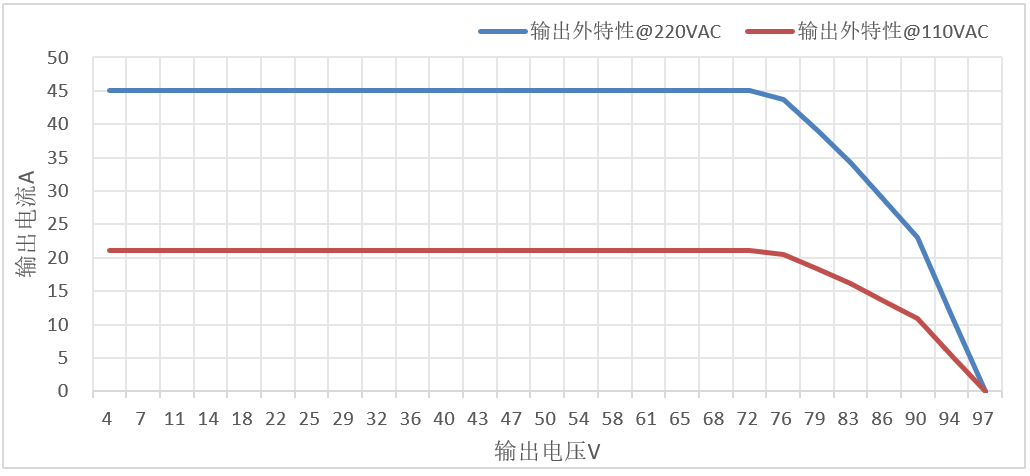

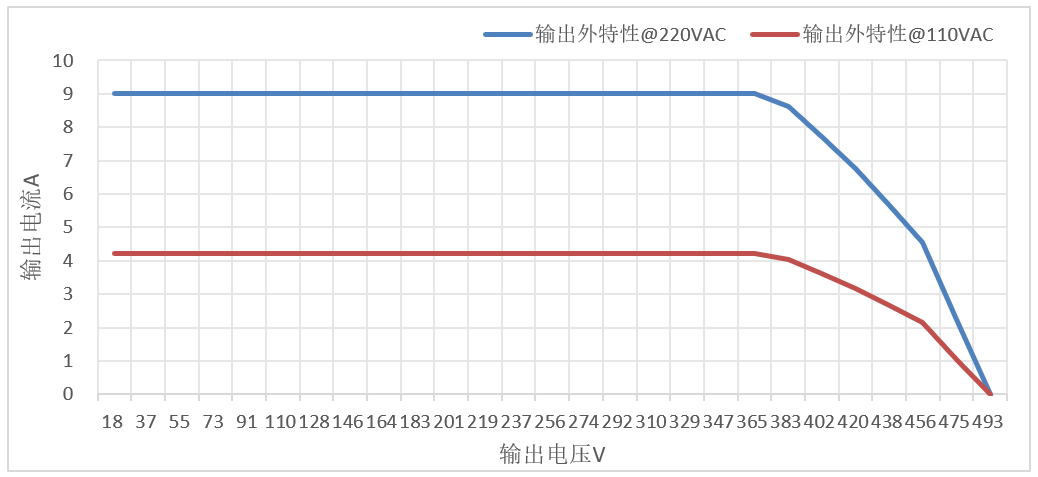

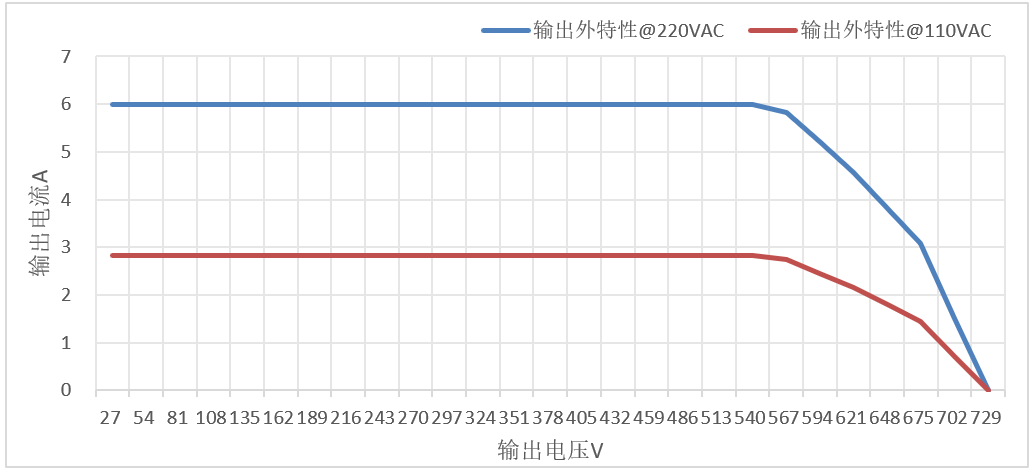

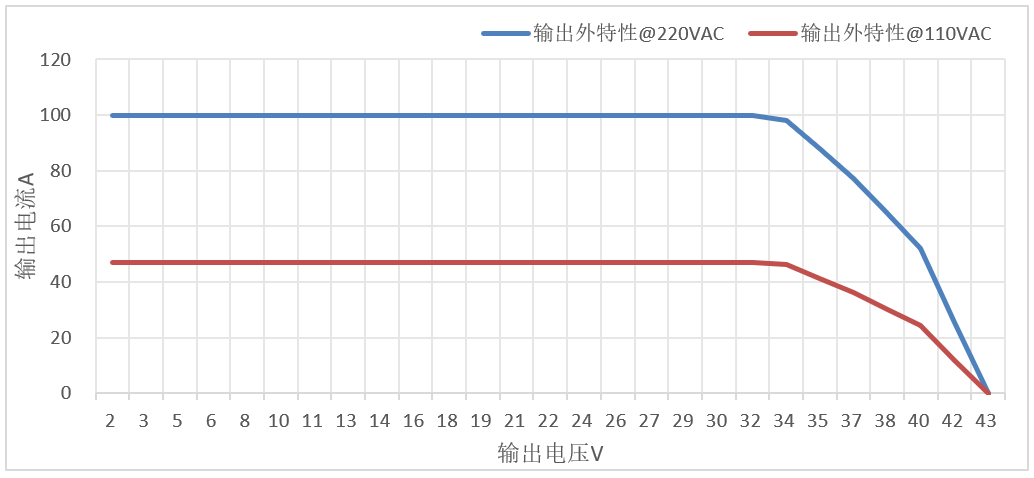

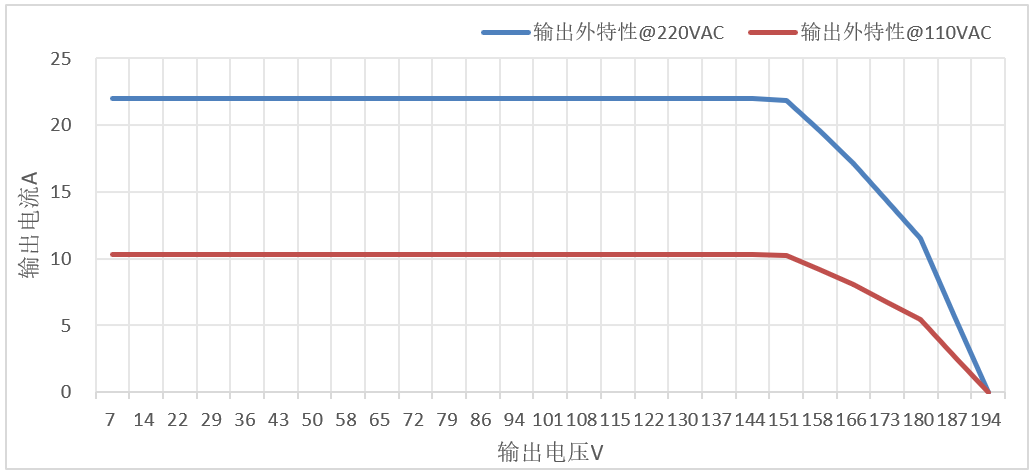

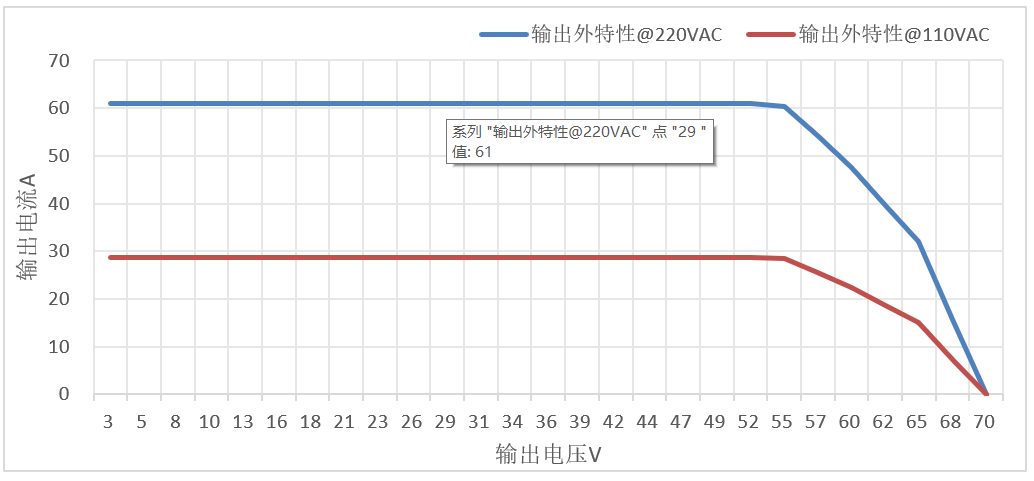

輸出特性
額定輸出功率	3.3KW
額定輸出電壓	540	360	144	108		72	48	32
輸出電壓範圍V	0~720	0~500	0~190	0~140		0~95	0~68	0~42
輸出電流範圍A	0~6	0~10	0~22	0~30		0~45	0~60	0~100
穩壓精度	±1%
穩流精度	±0.5A（Io≤10A）&≤±5%（Io>10A）
電壓紋波係數	≤1%
輸出響應時間	≤200mS
典型效率	≥94%	94%	≥94%	≥93%		≥93%	≥92%	≥91%
工作噪聲	≯60dB
保護特性
過欠壓保護	輸入過欠壓關機可自恢複，輸出過欠壓關機可自恢複。
輸出反接及短路保護	輸出短路、反接時關機，可自恢複
過溫保護	當散熱片溫度高於75℃時降低輸出功率，當溫度高於95℃時斷開電路，待充電溫度恢複至85℃以下時充電機恢複輸出
環境條件
工作環境溫度	-40℃～+65℃
存儲溫度	-40～95℃
濕度	5%～95%
IP等級	IP67
冷卻功能	強製風冷
通訊功能	CAN總線控製
充電功能	接收充電指令能正常充電；無命令充電機處於待機狀態
安規及可靠性
介電強度	原邊—副邊2000VAC				原邊、副邊—機殼1500VAC
絕緣電阻	原邊—副邊 ≥50MΩ
諧波電流	符合GB17625.1-2003中6.7.3.1的要求
耐振動性能	經X,Y,Z三個方向掃頻震動試驗，零部件無損傷，緊固件無鬆脫現象
耐衝擊性能	參見GB/T15139-1994中6.5的要求
耐工業溶劑性能	金屬零部件具有良好的防腐蝕層
防鹽霧性能	參見GB/T 2423.17
耐久性	在不低於GB/T 24347-2009相關規定
EMC特性
電磁抗擾性	符合GB/T 18487.3中11.3.1的要求
電磁騷擾性	符合GB/T 18487.3中11.3.2要求
